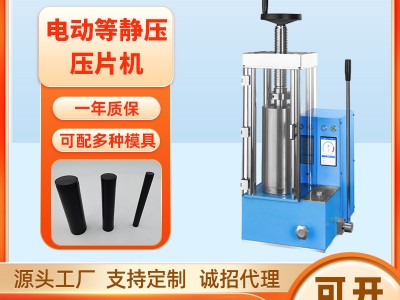

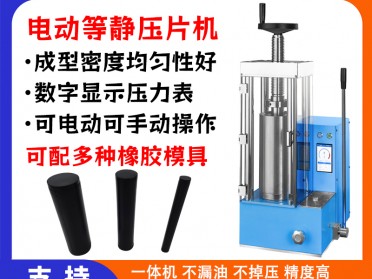

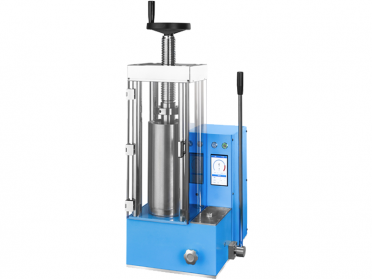

等静压压片机，是需要把样品等静压腔体内进行施压，使得样品成型密度均匀性好，常用于对已成型样品进行二次加压，使室样品密度均匀，也可以用于压制粉末，需要配置橡胶模具；
模具示意图：
操作步骤：
1、将样品装入橡胶模具中封好。
2、将组装好的橡胶模具放入等静压腔体内。
3、将腔体压头放入腔体中，紧上放气阀。
4、将丝杠顶住等静压腔体，关上防护门，并紧上放油阀杆。
5、将压片机压到所需压力。
6、保压后，松开放油阀杆释放压力。
7、打开防护门，将等静压压头上的放气螺钉松开。
8、旋转压头上的螺钉，将等静压腔体上的压头去下。
9、从腔体中取出压好的橡胶模具。
10、从橡胶模具中，将压好的样品取出。
11、对已成型样品进行二次加压，可用橡胶手套等包裹住样品，密封好，直接放进等静压腔内施压；
|
型号 |
JDY-40J |
|
|
压力范围 |
0-40T |
|
|
活塞直径 |
镀铬油缸Φ130mm（d） |
|
|
整体结构 |
设备无密封链接，减少漏油点 |
|
|
加压方式 |
电动加压/手动加压 |
|
|
补压方式 |
自动补压/手动缓加压 |
|
|
压力表 |
数字显示0.00-40.00MPa |
|
|
显示 |
4.3寸 触摸屏 |
|
|
活塞行程 |
50mm（T） |
|
|
防护罩 |
有机玻璃 |
|
|
环境温度 |
10℃-40℃ |
|
|
等静压压强 |
0-300MPa |
0-500MPa |
|
等静压腔体 |
φ40×150mm |
Φ30×150mm |
|
电源 |
500W(220V/110V可定做) |
|
|
产品尺寸 |
355×450×710mm/160kg |
|
|
包装尺寸 |
725×620×890mm/196kg |
|
